合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
推薦新聞Info
-
> 無機鹽濃度對HPAM不同復配體系降低界面張力能力的影響（二）
> 無機鹽濃度對HPAM不同復配體系降低界面張力能力的影響（一）
> 烷基二甲苯磺酸鹽表面活性劑界面張力、界面性能測定
> 不同溫度對氫氟醚HFE7000、HFE7200表面張力和黏度影響（二）
> 不同溫度對氫氟醚HFE7000、HFE7200表面張力和黏度影響（一）
> R1336mzz(Z))純質與POE潤滑油組成的混合物的表面張力測定
> Sb合金元素對鋅液與X80鋼表面張力、潤濕性及界面反應的影響——結果與分析
> Sb合金元素對鋅液與X80鋼表面張力、潤濕性及界面反應的影響——實驗
> 液氫、液氧等低溫推進劑表面張力與內角自流現象的關系
> 高沸點表面活性劑對納米LiBr溶液表面張力沸騰溫度的影響（下）

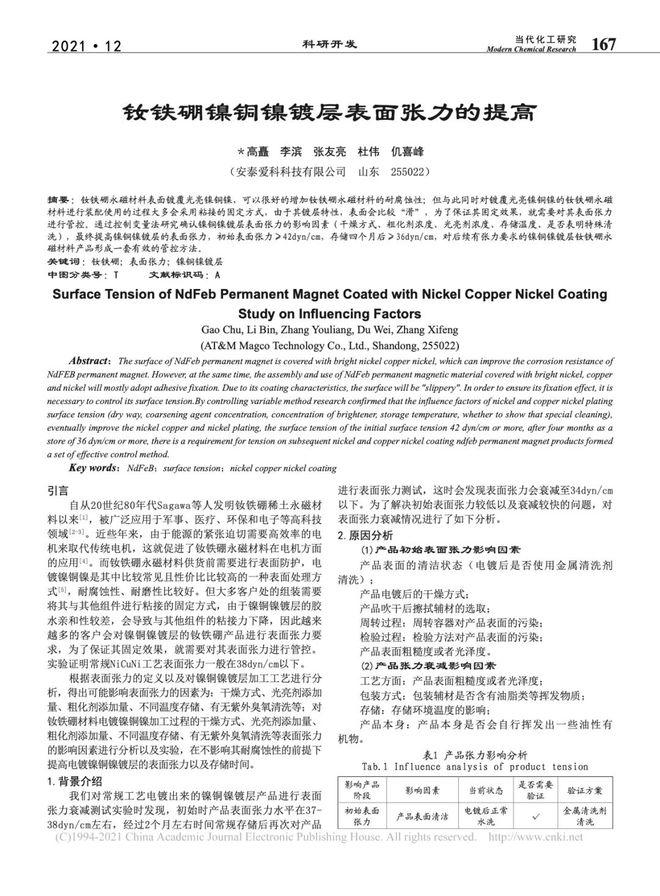

釹鐵硼鎳銅鎳鍍層表面張力的提高
來源：找磁材 瀏覽 1095 次 發布時間:2022-10-12

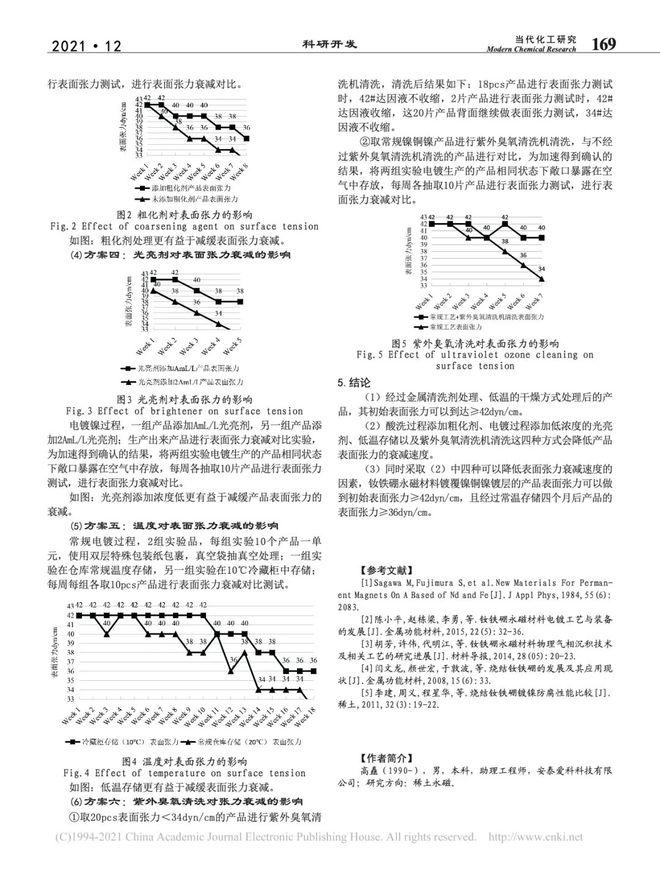

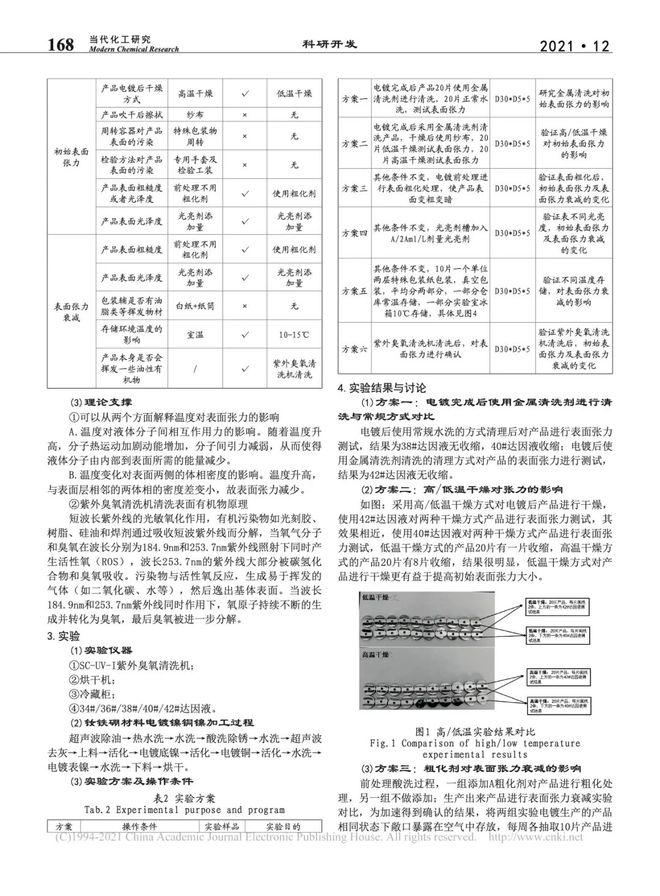

摘要：釹鐵硼永磁材料表面鍍覆光亮鎳銅鎳,可以很好的增加釹鐵硼永磁材料的耐腐蝕性;但與此同時對鍍覆光亮鎳銅鎳的釹鐵硼永磁材料進行裝配使用的過程大多會采用粘接的固定方式,由于其鍍層特性,表面會比較"滑",為了保證其固定效果,就需要對其表面張力進行管控。通過控制變量法研究確認鎳銅鎳鍍層表面張力的影響因素（干燥方式、粗化劑濃度、光亮劑濃度、存儲溫度、是否表明特殊清洗）,最終提高鎳銅鎳鍍層的表面張力,初始表面張力≥42dyn/cm,存儲四個月后≥36dyn/cm,對后續有張力要求的鎳銅鎳鍍層釹鐵硼永磁材料產品形成一套有效的管控方法。
