芬蘭Kibron公司MicroTrough LB膜分析儀6大優勢：

1、微探針技術：微探針具有抗化學腐蝕、對陽離子表面活性劑無吸附、具有良好的表面潤濕等性能。傳統的鉑金板技術會對一些陽離子表面活性劑存在一定的吸附作用，導致測試表面膜壓時存在一些誤差。

2、系統模塊化：模塊化系統使用方便、性價比更高。例如采用模塊化設計的測量槽，通過模塊化的溫控板來控制溫度，不用動溫控板就可以快速更換測量槽。市場上的很多是測量槽與溫控板一體，更換槽的同時要同步更換溫控配件。Kibron的浸漬提拉鍍膜模塊是一種獨立的提膜鍍膜設備，該浸漬提拉膜升降模塊可以固定在膜分析儀的基座上使用，也可以單獨使用。其他品牌是一體化設計，不能單獨使用。

3、全球最高分辨率0.06uN/m，其他品牌通常是0.1 uN/m。

4、滑障速率范圍0.004-280mm/min，通常其他品牌的最小速率是0.1mm/min。在低速精密制備薄膜領域，Kibron擁有無與倫比的優勢。

5、提供大尺寸鍍膜井，較其他品牌更大，能做更大的基片材料的沉積。同時垂直鍍膜的速率更寬0.06-300mm/min，尤其在高速領域，具有明顯的優勢。最大鍍膜沖程150mm，遠遠高于市場上同類品牌。

6、系統配備透明丙烯酸保護罩，保護朗繆爾槽并防止灰塵進入。

芬蘭Kibron LB膜分析儀參數：

測量范圍：10μN(yùn)/m

分辨率：1μN(yùn)/m

尺寸：33×14×6(h)cm（13×5.5×2.4英寸）

重量：3.55 kg（7.8 lbs

優點

芬蘭Kibron公司是極具創新能力的高科技公司，專注的開發界面膜研究的相關設備。MicroTroughXS標準型膜分析儀/朗繆爾槽，由Kibron設計和制造，是全世界最暢銷的膜分析儀/朗繆爾槽，擁有無與倫比的多功能和高精度，是一款便攜式的實驗室研究工具。其Microtough系列產品可用于對相分離、相變、微區形成、成核過程和在單層膜組裝密度精確控制中酶的作用的實時熒光成像。它也十分適用于兩親性單層膜的布魯斯特角顯微鏡和X-射線反射的測量。也可被當作一個張力計使用，監控在非常低的亞相體積下所期望得到組成的脂質單層和藥物/肽等物質的相互作用。膜分析儀在應用化學、生物膜、脂質體、集成光學、非線性物理、光電學、稀釋活性源、LB膜、超分子構型等領域都有廣泛的用途。

總覽

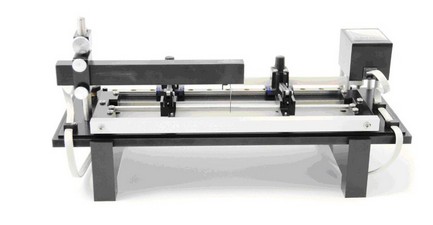

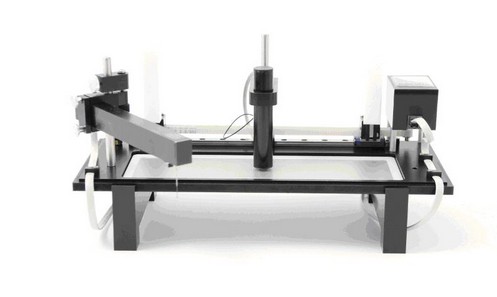

用通用的Kibron MicroTroughX，能夠研究等溫線、脂類單分子層、沉淀物L(fēng)B膜等——具有無與倫比的靈敏度和精度。

Kibron公司生產的MicroTroughX是一款一體化的實驗室工具，使得研究者能夠進行各種各樣的表面化學實驗。使用Kibron附件，能夠把儀器轉換成Langmuir-Blodgett槽，一臺標準的表面張力儀，一臺表面電勢的記錄裝置等等。

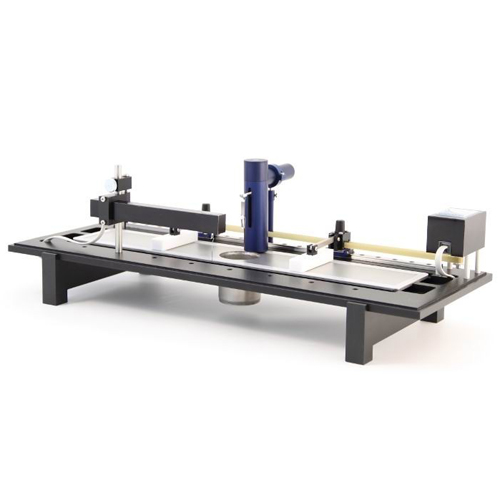

Kibron MicrotroughXL的面積更大（帶有新型的高精度測量槽），MicroTroughXS則提供標準的測量槽。

Kibron膜分析儀的核心技術是0.2μg分辨率Kibron傳感器，能夠高靈敏度（優于0.01 mN/m）地檢測表面壓力和測量壓縮等溫線，同時具有優秀的重現性。由于天平的靈敏度，我們不需要有大的彎液面，我們精確制作的微型探針就足以記錄表面張力。通過看AquaPi的測量過程就能了解這項技術的優勢。而且，我們從不推薦使用濾紙作為威廉板，因?yàn)檫@將會導致臭名昭著的色譜效應：材料從膜的損失和錯誤的面積/分子值。

Kibron膜分析儀/朗繆爾槽由科學家為科學家來設計：我們了解表面化學，從科學基本知識和課堂一直到尖端研究。

應用

●蛋白質、多肽滲透進入磷脂單層膜；

●二維蛋白質結晶；

●監測酶在單層膜上的運動，酶運動進入單層膜記錄表面壓、等溫線、等壓線等數據；

●研究藥物、多肽及蛋白與脂質相互作用；

●單層膜的熒光顯微鏡及光譜；

●確定藥物的表面活性及CMC；

●表面勢的研究；

●LB膜沉積，沉積LB膜在云母等基底上再進行AFM研究；

●X射線及中子反射研究，傅利葉紅外光譜研究；

●布魯斯特角顯微鏡，橢圓偏振法；

●核算與陽離子脂質結合體；

●表面張力測量；

●分光鏡測量；

優點

●MicroTroughX是一臺通用緊湊便攜的設備；

●5分鐘之內即可安裝調整到實驗狀態；

●儀器對振動不敏感，無須防震臺；

●可以通過磁力攪拌進行動力學研究，也可以在保護氣環境中開展實驗；

●超高靈敏度：1μN(yùn)/m的超高靈敏度下監控測量表面壓力及壓縮等溫線；快速實時探測表面壓力的改變，而無須進一步將信號疊加和平均；無信號遲滯現象；使用微型金屬探針取代威廉板而不會犧牲靈敏度；

●亞相(Subphase)體積?。何⑿徒饘偬结樇俺哽`敏度的微天平能測量微體積亞相，300微升體積可以測量表面張力、20毫升體積可以記錄單層膜壓縮等溫線的表面勢；能對微量亞相樣品進行混合及調節溫度；可以減少實驗材料的浪費，尤其是樣品較少或昂貴的情況下；

●MicroTroughX可以將LB膜沉積在非常小的基底上；

●模塊化設計：最大化增加靈活性，幫助用戶設計一些特殊的實驗；增加不同的附件實現多功能測量，朗繆爾槽、標準的張力儀、表面勢記錄等；

●高靈敏度記錄表面勢：分辨率優于1mV、優秀的信噪比；

●平穩準確的滑障：微步進馬達控制滑障平穩準確地滑動；滑障精確的定位決定了計算每個分子所占面積的準確性；平穩的滑動防止膜形成亞穩態，而亞穩態在比較表面結構時會導致錯誤的結果；

●高精度、高性價比的測量槽：由高純度聚四氟乙烯及特殊合金制成，結果更準確，實驗重現性更好；

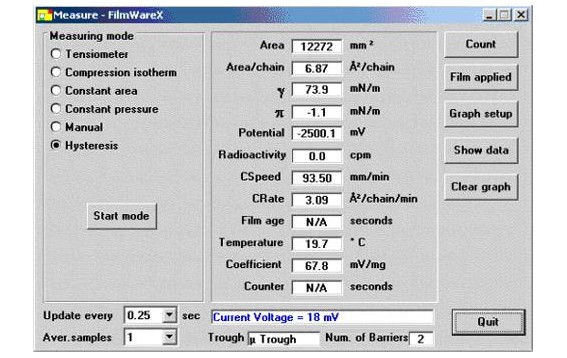

●友好的軟件界面：電腦精確控制測量過程，直觀的數據和圖表界面，操作便利；

●傳感器和測量探針位置可方便調整，能和任何品牌的布魯斯特角顯微鏡、紅外顯微鏡、熒光顯微鏡、X射線顯微鏡聯用，觀察單分子層的表面性質。

標準附件

X層沉積配件：尺寸：長柄勺直徑30 mm、長度100 mm。連接在朗繆爾－布羅吉－沉積結構底座上的軌套上。測試片尺寸為40×28 mm。可沉積多層膜，并可做交替。

RT-100緞帶槽：利用同軸聚四氟乙烯緞帶來壓縮薄膜，來達到很高的表面壓力?？山Y(jié)合膜X沉積附件使用，可進行熒光顯微和光譜測量。

微型點表面電勢傳感器：分辨率和精度優于1 mV。連接在底座結構的軌套上。3 mL以上的亞相體積能夠同時測量表面電勢和表面壓力。樣品能進行磁力攪拌。出色的信噪比。

TCP溫度控制板：連接到循環水浴。

附件介紹

在標準的膜分析儀基礎上添加一些附件能擴展實驗的研究?jī)?nèi)容。酶動力學、LB膜沉積、報告表面電勢、熒光成像、布魯斯特角顯微鏡等等。

一、附件

微型點表面電勢測量模塊：微型點是一種微尺寸的即插即用型配件，用于記錄單分子層的表面電勢。Kibron微型點的低噪音（＜1 mV）無與倫比，其分辨率和重現性其他競爭品牌都無法達到。

緞帶槽Ribbon trough：利用同軸聚四氟乙烯緞帶來壓縮薄膜，來達到很高的表面壓力。

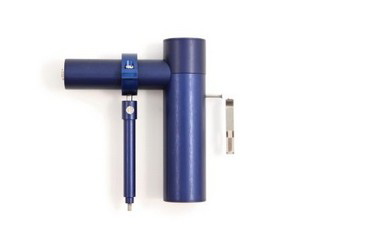

朗繆爾-布羅吉升降器：這個堅固的簡單裝置易于安裝和使用，允許親水膜作為L(zhǎng)B膜在固體基板進行可控沉積。

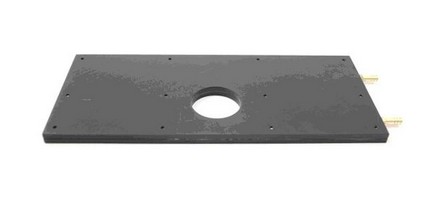

溫度控制板：需接循環水浴來控溫。

二、工具

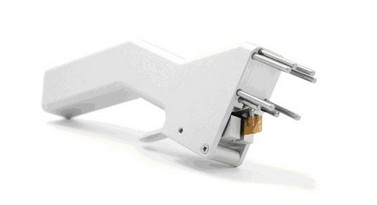

探針裝卸器：快速、安全裝卸測量探針。

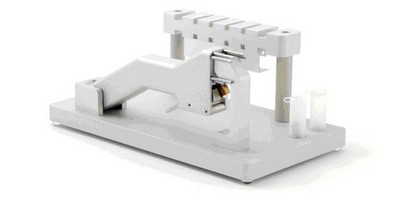

探針維護站：存放測量探針，便于清潔測量探針以及存放探針裝卸器。

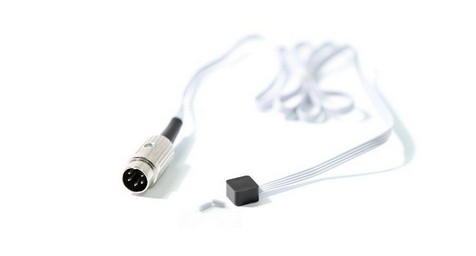

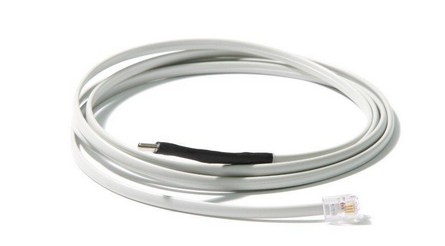

溫度探頭：精確測量樣品溫度。

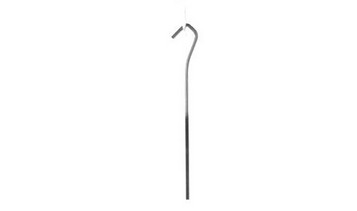

測量探針：抗化學腐蝕、具有良好的表面潤濕性能、Du Noüy-Padday技術、能測微量樣品

表面壓力/表面張力最為精確的測量技術是測量彎液面，這就是Kibron優于其他表面張力儀競爭者的原因，這也是隱藏在Kibron公司后面的無與倫比的產品性能的唯一秘密。Kibron產品采用了精確的測定技術徹底革新了表面張力的測定。經過多年的經驗，Kibron證實了這是一種毫無疑問的絕對精確的測定表面張力的方法，不像環形探針和Wilhelmy板方法，桿狀方法非常適合測量高粘性的液體：油、聚乙烯、繪畫顏料等。

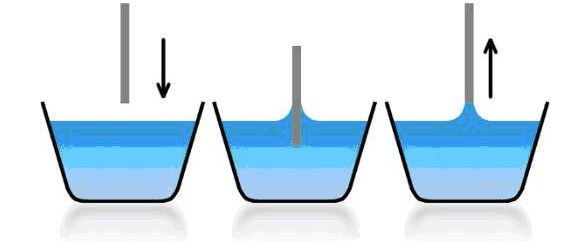

高精度的Du Noüy方法最早是由Padday等人所提出的(J Chem Soc Far Trans 71:1919-1931,1974)。這種技術非常簡單：將一根細桿（不是一個環或者一個板）浸沒到樣品中，然后拔出，對最大的力進行測定。探針的直徑是不相干的，只有直徑變化才需要重新校準。Kibron公司的所有儀器都是全自動的并且檢測快速。當利用一個已知表面張力的液體做完校正后就沒必要去修正。彎液面的重量?jī)H僅依賴于表面張力、桿的直徑以及液體的密度（參見上述Padday et al的文章）。

微型磁力攪拌器：包括微型磁力輸出頭和磁力控制器

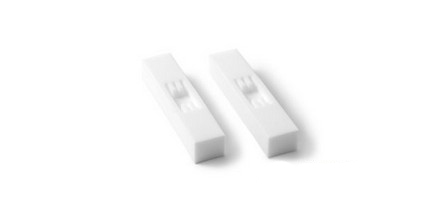

滑障：特氟龍或聚甲醛樹脂

三、測量板

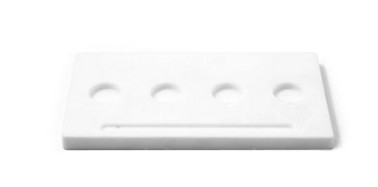

特氟龍多孔板：特氟龍多孔板帶注射孔用于測量滲透過程。標準型和加長型都適用。特氟隆多孔板是專門設計用來監測多肽或藥物透過脂質膜的過程。

表層鍍特氟龍的鋁多孔板：鋁表面鍍了層特氟龍，帶注射孔，用于測量多肽、藥物透過脂質膜。可選擇磁力攪拌器。樣品體積1.3ml。

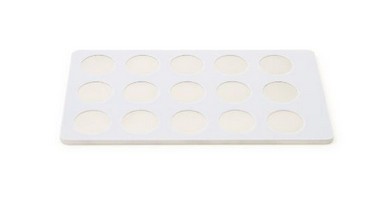

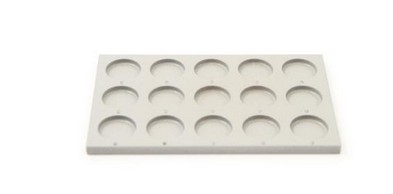

多孔板：玻璃底多孔板，孔內側為特氟龍，適合研究多肽、藥物透過脂質膜。當研究的材料體積很有限時，樣品的體積只有300微升，可選磁力攪拌器。

四、測量槽

特氟龍郎繆爾槽：

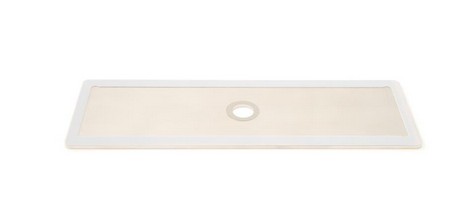

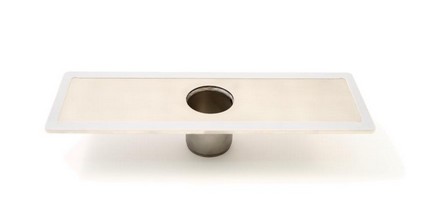

朗繆爾-布羅吉槽：槽中心有深孔，用于浸沒測量板來進行鍍膜

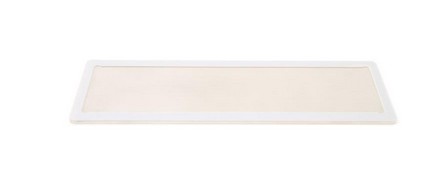

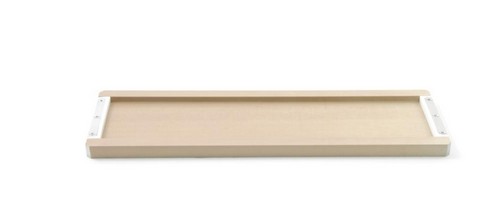

標準朗繆爾槽：可測量親水脂分子單分子層壓縮等溫線，槽內側為特氟龍材質，基座合金材質。

朗繆爾槽用于熒光成像分析：槽中心有一個石英玻璃圓窗，便于倒置熒光顯微鏡觀察朗繆爾膜的熒光成像。

Zero-order槽：特殊設計的特氟龍槽，用于研究單分子層膜的酶反應。

LB膜分析儀技術參數

1、外形尺寸

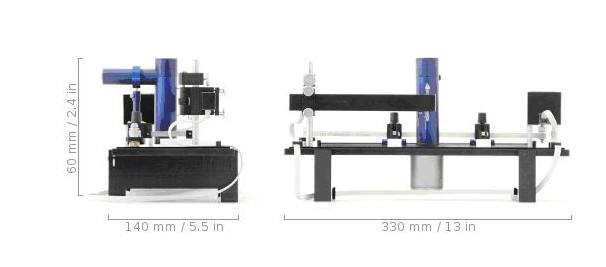

●主機尺寸：33×14×6(h)cm（13×5.5×2.4英寸）和52×19×6(h)cm（20×7.5×2.4英寸）

●總重量：3.55 kg（7.8 lbs）

●丙烯酸外殼：阻止氣流對薄膜的擾動、灰塵積累到界面中。可利用保護氣體來減少熒光顯微法和光譜法時的氧化和光漂白

●外形尺寸：延展槽，外部底盤尺寸：51.6×19 cm（20.3×7.5英寸）和51.6×19 cm（20.3×7.5英寸）

2、膜面積的控制

●欄障：由親水惰性聚合物（聚甲醛樹脂）制成。也可定制聚四氟乙烯制成的疏水欄障。

●壓縮速度：在0.004～280 mm/min范圍內自由變動（單欄障）

●測量誤差：≤0.1%

●欄障移動：高精度微步進馬達確保對面積控制得非常精確和平穩流暢

●軟件：所有測量由計算機控制，可連續實時進行數據補償

3、表面積的測量

●原理：威廉法，使用直徑0.51 mm的特種合金絲。不會產生傳統鉑金板所產生的滯后現象；也不會出現采用濾紙時的干燥和鹽累積現象，那會產生很明顯的誤差

●動態范圍：0～300 mN/m

●常壓控制：丙烯酸外殼和保護氣體（氬氣、氮?dú)猓┳柚鼓さ难趸?，將顯微鏡使用和光譜學中的光漂白最小化，因而可連續監測表面壓力

●分辨率：1μN(yùn)/m

●溫度傳感器：在實驗過程中自動檢測和顯示溫度，分辨率為0.1℃

4、測量槽

●材質：合金和高純度聚四氟乙烯（特氟龍）。多種材質可選，可根據客戶需要定制。

●體積：300μL（表面壓力測量）（多孔板），22mL和45 mL（朗繆爾槽）、55mL和100 mL（朗繆爾－布羅吉槽）。樣品可進行磁力攪拌。

●面積：延展槽，內面積為39.3×5.9 cm(15.5×2.3英寸)和39.3×5.9 cm(15.5×2.3英寸)

獨特優勢

●儀器對振動不敏感，無須防震臺；

●5分鐘之內即可安裝調整到實驗狀態；

●可以通過磁力攪拌進行動力學研究，也可以在保護氣環境中開展實驗；

●超高靈敏度：

★1μN(yùn)/m的超高靈敏度下監控測量表面壓力及壓縮等溫線；

★快速實時探測表面壓力的改變，而無須進一步將信號疊加和平均；無信號遲滯現象；

★使用微型金屬探針取代威廉板而不會犧牲靈敏度；

●樣本體積?。?

★微型金屬探針及超高靈敏度的微天平能測量微體積樣本，300微升體積可以測量表面張力、20毫升體積可以記錄單層膜壓縮等溫線的表面勢；

★能對微量樣品進行混合及調節溫度；

★可以減少實驗材料的浪費，尤其是樣品較少或昂貴的情況下；

●模塊化設計：

★最大化增加靈活性，幫助用戶設計一些特殊的實驗；

★增加不同的附件以實現多功能測量：朗繆爾槽、標準的張力儀、表面勢記錄等；

●高靈敏度記錄表面勢：分辨率優于1mV、優秀的信噪比；

●平穩準確的滑障：

★微步進馬達控制滑障平穩準確地滑動；

★滑障精確的定位決定了計算每個分子所占面積的準確性；

★平穩的滑動防止膜形成亞穩態，而亞穩態在比較表面結構時會導致錯誤的結果；

●高精度、高性價比的測量槽：由高純度聚四氟乙烯及特殊合金制成，結果更準確，實驗重現性更好；

●友好的軟件界面：電腦精確控制測量過程，直觀的數據和圖表界面，操作便利；

●傳感器和測量探針位置可方便調整，能和任何品牌的布魯斯特角顯微鏡、紅外顯微鏡、熒光顯微鏡、X射線顯微鏡聯用，觀察單分子層的表面性質；

公司實力

Kibron公司是芬蘭極具創造力的高科技公司，擁有多名教授和博士的研究開發團隊，是LB膜分析儀和高通量表面張力儀的原創性擁有者，亦是表面張力儀微探針技術的技術創始人。

Kibron產品在全世界擁有瑞士諾華制藥、德國勃林格殷格翰、瑞士羅氏制藥、拜耳公司、日本武田制藥（制藥行業）、德國愛克發（油墨行業）、美國寶潔、北京寶潔、聯合利華、陶氏化學、美國陶氏益農、美國強生、法國歐萊雅（表面活性劑行業）、沙特阿美石油公司、殼牌公司、英國Champion Technologies公司、Chevron（石油行業）、Epson、Lexmark、Seagete、Samsung、NASA、BASF、Johnson&Johnson、Hoffman-La Roche、Bayer-Schering、Takeda、法蘭克福大學、利物浦大學、波士頓大學、布朗大學、阿貢國家實驗室、卡迪夫大學、卡耐基梅隆大學、中國科學院寧波材料技術與工程研究所等著名用戶。

服務承諾

Kibron公司中國技術服務中心對Kibron產品的質量及售后服務承諾如下：

1、提供貨物齊全的資料，包括中文和英文的使用說明、安裝手冊、維修手冊、專用工具和相應質檢手續證明文件。

2、貨物到達用戶實驗室后，在用戶指定的時間進行開箱和安裝調試。保證供應的儀器設備完全符合原生產廠商所規定的質量、規格、性能和技術指標，確保該產品為全新未使用過的儀器。

3、負責對具體使用人員進行技術培訓，包括使用和保養。

4、維修服務：設備自驗收合格之日起，整機（除耗材外）一年內免費保修，保修期內設備質量或安裝調試原因引起的全部維修費用（包括更換零配件的費用）均由設備提供方承擔。

在保修期內，如果儀表維修時間超過15天，應甲方要求，乙方提供備機或其它能實現用戶實驗要求和功能的儀器。保修期過后，設備提供方承擔儀器設備終生維修的責任。接到故障報告后，24小時內給予答復并提出明確解決方案。如需派人維修，則在1-3個工作日內派工程師到現場解決問題。
