合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 七葉皂素分子在氣-液、液-液（油-水）、固-液界面上的界面行為研究（一）
> 溫度及壓強對CO2-NaCl鹽水系統界面張力的影響（二）
> 改性環氧樹脂乳液型碳纖維上漿劑制備、表面張力、黏度等性能測試（三）
> 小桐子生物柴油制備方法、氧化程度與表面張力的相關性分析（一）
> 脫模劑配方中加入石油磺酸鈉，可降低液體表面張力、減少界面形成
> 界面張力γ、潤濕角θ與泥頁巖孔半徑r關系（一）
> 可視化實驗方法研究電場作用下液滴撞擊表面的動態行為（三）
> 水相PH、鹽濃度對380號燃料油油水界面張力的影響
> 礦漿表面張力對黃鐵礦與磁黃鐵礦浮選回收率的影響（三）
> 加入低表面張力活性劑，將自來水廠污泥制備成生物滯留介質海綿土
推薦新聞Info
-
> 超低界面張力環保型高溫高鹽油藏的驅油表面活性劑配方比例及制備（二）
> 超低界面張力環保型高溫高鹽油藏的驅油表面活性劑配方比例及制備（一）
> 表面張力和接觸角的關系|寶玉石接觸角的測量結果和表面張力計算方法（三）
> 表面張力和接觸角的關系|寶玉石接觸角的測量結果和表面張力計算方法（二）
> 表面張力和接觸角的關系|寶玉石接觸角的測量結果和表面張力計算方法（一）
> 表面張力儀系統測定：溫度范圍內甲基九氟丁醚的液相密度與表面張力
> 一套低溫、高壓懸滴法表面張力實驗測量系統實踐效果（三）
> 一套低溫、高壓懸滴法表面張力實驗測量系統實踐效果（二）
> 一套低溫、高壓懸滴法表面張力實驗測量系統實踐效果（一）
> 不同溫度下純有機物液體表面張力估算方法及關聯方程（二）
中性聚合物鍵合劑(NPBA)與奧克托今(HMX)界面張力測定及應用效果（一）
來源：兵工學報 瀏覽 659 次 發布時間:2025-06-13
為研究中性聚合物鍵合劑(NPBA)與奧克托今(HMX)鍵合作用的實質，進行NPBA的分子設計，采用分子動力學模擬方法研究了NPBA與HMX的界面作用。在此基礎上，用動態接觸角測量儀和表面-界面張力儀測試NPBA與HMX的粘附功和界面張力，在硝酸酯增塑聚醚推進劑中考察了NPBA的應用效果。研究結果表明：3種NPBA與HMX界面分子間存在范德華力和氫鍵作用力；在NPBA分子上用—COOCH2CH2OH基團取代—COOCH3基團，或增加—CN基團數量，整體上增強了NPBA與HMX晶體的界面作用力，提高了推進劑的強度。
自1990年Kim發明中性聚合物鍵合劑(NPBA)以來，圍繞解決硝胺填充、硝酸酯增塑高能固體推進劑的“脫濕”問題，在NPBA分子設計、合成、改性、作用機理和應用等各方面的研究工作取得了長足進展，為改善高能固體推進劑的力學性能指明了方向。雖然有關NPBA的研究報告層出不窮，但其分子結構設計思路仍采用半經驗法，應用效果驗證主要依靠繁瑣而耗時的實驗篩選工作，不僅占用大量的時間、人力、物力和財力，也難以保證最終的效果能達到預期的目標。
分子動力學(MD)模擬方法作為近年來發展較為迅速的微尺度數值模擬方法，因其能夠在分子水平上揭示材料結構與性能之間的關系，已成為研究鍵合劑與固體填料界面間相互作用的重要手段。如焦東明等研究了4種常用鍵合劑在端羥基聚丁二烯(HTPB)與Al/Al2O3之間的界面作用，發現鍵合劑在Al和Al2O3晶面的中吸附能越高，模擬體系的力學性能越好。張麗娜等研究了聚疊氮縮水甘油醚接枝海因(GAP_PDMH)與黑索今(RDX)、奧克托今(HMX)和高氯酸銨(AP)晶體界面間的相互作用，發現GAP_PDMH與填料之間存在著較強的氫鍵作用，力學性能實驗結果也證實了模擬結論。崔瑞禧等計算了5種硼酸酯鍵合劑與RDX不同晶面間的相互作用能，發現鍵合劑在不同RDX晶面上的結合模式不同，且具有選擇性，原因與晶面上氧原子數量和鍵合劑的特征取代基團結構有關。
為此，本文結合文獻分析和工作實際，采用MD模擬方法在分子層面研究了NPBA與HMX的界面作用，在此基礎上通過動態接觸角測量儀和表面-界面張力儀測試了NPBA與HMX的粘附功和界面張力，并在硝酸酯增塑聚醚(NEPE)推進劑中考察NPBA的應用效果，為新型NPBA的分子設計和應用提供參考，也為高能固體推進劑的研究與發展提供理論參考和新的研究思路。
1試驗與模擬
1.1試驗
1.1.1原材料及樣品制備
本文采用的3種NPBA(NPBA1、NPBA2和NPBA3)為丙烯腈(AN)、丙烯酸甲酯(MA)和丙烯酸羥乙酯(HEA)的無規共聚物，由西安近代化學研究所合成。其中NPBA1的鏈節摩爾比nAN∶nMA∶nHEA為4∶1∶1，NPBA2的鏈節摩爾比nAN∶nHEA為2∶1，NPBA3的鏈節摩爾比nAN∶nHEA為4∶1，三者的相對分子質量均為2 300左右。
NEPE推進劑基礎配方(NEPE0)的組分及其質量分數為：環氧乙烷-四氫呋喃共聚醚/多異氰酸酯(質量分數9%)，硝酸酯(質量分數16%)，HMX(質量分數75%)。NPBA1、NPBA2和NPBA3分別外加入基礎配方中(相應的代號分別為NEPE1、NEPE2和NEPE3)，其外加量均為0.2%.
將NEPE推進劑各組分加入德國IKA公司產HKV-Ⅱ型立式捏合機中，真空捏合1 h，澆鑄，50℃固化7 d，退模并制備力學性能測試樣品。
1.1.2試驗方法
界面性能實驗：采用德國DataPhysics公司DCAT2動態接觸角測量儀和表面-界面張力儀測試。NPBA的接觸角采用Wilhelmy吊片法測試，步進速率0.2 mm/s，浸入深度8 mm；HMX的接觸角采用Modified washburn法測試，步進速率0.2 mm/s.具體計算原理參見文獻。
單向拉伸試驗：用美國INSTRON公司4505材料試驗機測試推進劑樣品的最大拉伸強度和最大伸長率，樣品加工和試驗方法參照國家軍用標準GJB770B—2005中413.1節。拉伸速率100 mm/min；溫度為-40℃、20℃和50℃.
1.2 MD模擬
利用美國Accelrys公司Materials Studio軟件建立NPBA分子模型時，NPBA1聚合單元AN、MA和HEA的數目分別為20、5和5，NPBA2聚合單元AN和HEA的數目分別為20和10，NPBA3聚合單元AN和HEA的數目分別為28和7，NPBA分子模型上各類聚合單元均為隨機分布。此時3種NPBA分子模型的摩爾鏈節比分別為4∶1∶1、2∶1和4∶1，且相對分子質量均為2 300左右，使得所構建的模型與實際物質具有較好的對應關系。
由于實際HMX以晶體的形式存在，因此在建立HMX吸附NPBA界面模型時，首先根據β-HMX的晶體衍射數據，構建HMX初始晶胞，模擬HMX的晶體形貌，確定HMX晶體的主要晶面后，擴建超晶面；然后，建立包含1條分子鏈的NPBA片層模型，將超晶面與片層模型復合，構建HMX吸附NPBA的6個界面模型，具體細節如2.1.1節中所述。3種NPBA的分子結構式及其模型見圖1，HMX超晶面、NPBA片層模型及界面模型見圖2，其余略。

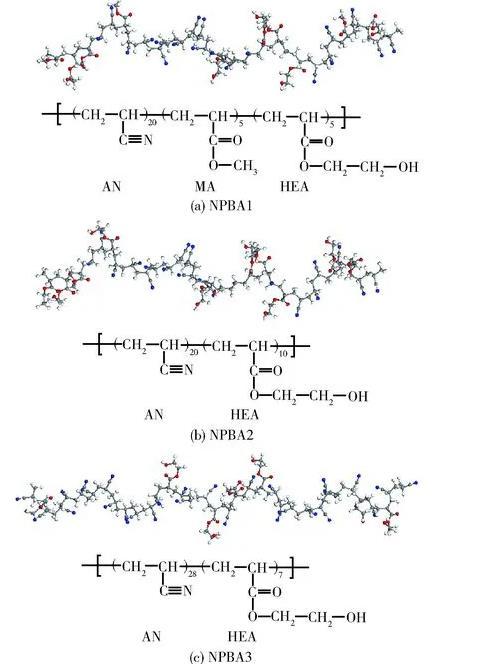

圖1 NPBA的分子結構模型

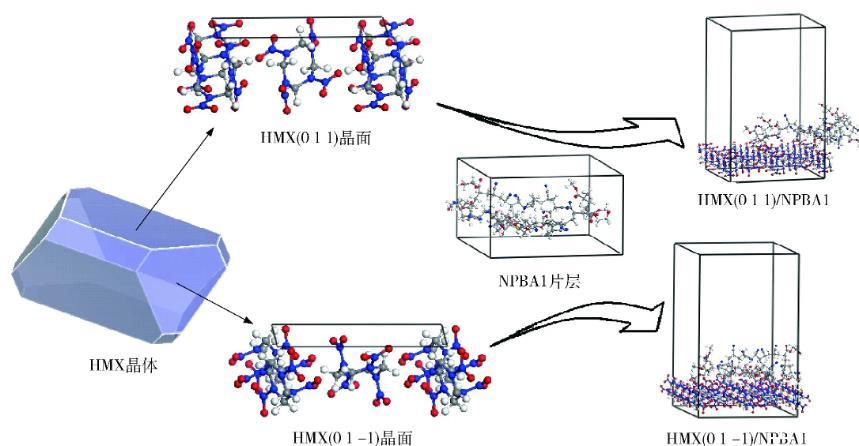

圖2 HMX晶體及其吸附NPBA界面模型
在20℃和1.01×105Pa條件下，對6個界面模型進行MD模擬，獲取MD軌跡并進行分析，得到平均單點能和徑向分布函數等數據。MD模擬的參數設置和具體細節見文獻。
