海綿城市是指通過采用一系列技術(shù)和工程手段，調(diào)節(jié)城市雨水的滲透和徑流，增強城市的自我調(diào)節(jié)、凈化、蓄水和排放能力。海綿土是針對海綿城市建設(shè)要求衍生的新型種植有機土，也是海綿城市理念實現(xiàn)的關(guān)鍵。目前海綿城市建設(shè)常用的是“椰糠+河砂+腐殖質(zhì)”配比的海綿介質(zhì)土，因河砂是不可再生資源，且高碳排，此外在“河砂禁采”后，作為海綿土原材料的中粗砂價格一直上漲，導(dǎo)致成本增加。同時，有研究發(fā)現(xiàn)以腐植土為有機質(zhì)的生長介質(zhì)在使用中可能出現(xiàn)營養(yǎng)物浸出、土壤結(jié)構(gòu)難以保持致使土體滲透性能降低現(xiàn)象。鑒于海綿城市的建設(shè)需要大量的種植土，故為滿足城市綠化建設(shè)的發(fā)展，開發(fā)研制新的替代產(chǎn)品并解決現(xiàn)有技術(shù)的不足顯得尤為緊迫。

排泥水中的污泥因富含鋁鐵絮凝劑的副產(chǎn)物，將其用于生物滯留介質(zhì)海綿土的介質(zhì)可以大大提高對污水或雨水中磷的去除率，且相較于其他原料，污泥的易獲取性和低成本使得生態(tài)海綿土的生產(chǎn)更具經(jīng)濟(jì)性和可行性。鑒于自來水廠排泥水含有大量的水分和未完全去除的雜質(zhì)，且其污泥是以黏土細(xì)粒土為主的聚合物，有機物含量低，滲透性差，不利于植物生長，故不適宜直接用作生態(tài)海綿土的介質(zhì)。因此，需要開發(fā)一種自來水廠污泥用于生物滯留介質(zhì)海綿土的制備方法，對其資源再循環(huán)利用、建設(shè)節(jié)約型社會具有重要的意義。

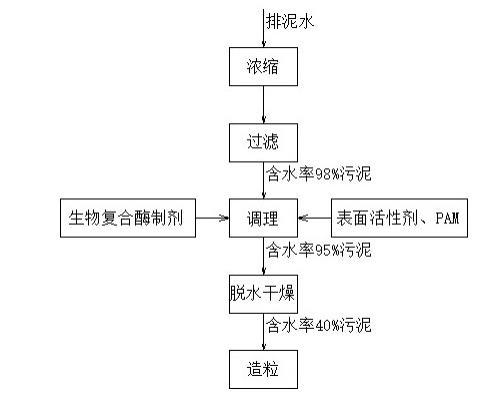

自來水廠污泥用于生物滯留介質(zhì)海綿土的制備步驟

1：將沉淀池排泥水、濾池反洗排泥水進(jìn)行重力濃縮，并經(jīng)轉(zhuǎn)鼓微濾機過濾除去泥水中的塑料、植物殘體、較大砂礫等雜質(zhì)，得到含水率為98%的混合料1。雜質(zhì)指能被35目濾網(wǎng)過濾篩出的物體。

2：將具有降低水表面張力的表面活性劑十二烷基硫酸鈉經(jīng)純水稀釋后以3%的比例加入到步驟S1中的混合料1中，以50r/min速度均勻攪拌，調(diào)理15min后得到混合料2；

3：將由75%的生物酶（生物酶的組成包括25%的水解酶、20%的蛋白酶、55%的純水）、23%的微生物菌（微生物菌中包括23%枯草芽孢桿菌、26%固氮菌、11%鉀細(xì)菌、25%地衣芽孢桿菌、15%多粘類芽孢桿菌）和2%的固化劑（羧甲基纖維素）組成的生物復(fù)合酶制劑

經(jīng)純水稀釋后以0.008%比例和用自來水配置的濃度為0.1%的陰離子聚丙烯酰胺（分子量為800-1000萬）溶液加入到步驟S2中的混合料2中，以60r/min速度均勻攪拌，調(diào)理15min后得到含水率為95%的混合料3；

4：分別通過板框壓濾機（停留時間100min，其中壓榨40min）脫水和圓盤干化機（干燥溫度140℃，停留時間10min）干燥，將步驟S3中的混合料3含水率降至40％以下，得混合料4；

5：將步驟S4所得的混合料4經(jīng)傳送帶送入對輥造粒機造粒20mim后，得粒徑介于1-5mm，所成土粒整體性良好，手中自然掉落至地面不破碎，輕捏不變形。

按照《住建部海綿城市建設(shè)指南》要求對其性能進(jìn)行測定，其各性能參數(shù)如下：滲透性能：土壤孔隙率為45%，滲透率為680（mm/h）；凈化性能：對某廠污水中的SS去除率為91.5％，氨氮的去除率為72.05％，對總氮的去除率為70.57％，對大腸桿菌的去除率為95.6％，總磷的去除率為74%，COD的去除率為68.9%；植物生長性能：常見的植物（如常綠灌木、落葉灌木、宿根地被及觀賞草）均能在自來水廠污泥制備的顆粒介質(zhì)中良好成長。

此方法不僅更好地解決了污泥的出路，并將廢物進(jìn)行再利用，提供了一種綠色環(huán)保的工藝，具有較強的復(fù)制推廣性和較高的經(jīng)濟(jì)價值及社會價值。
