合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 七葉皂素分子在氣-液、液-液（油-水）、固-液界面上的界面行為研究（一）
> 溫度及壓強對CO2-NaCl鹽水系統界面張力的影響（二）
> 改性環氧樹脂乳液型碳纖維上漿劑制備、表面張力、黏度等性能測試（三）
> 小桐子生物柴油制備方法、氧化程度與表面張力的相關性分析（一）
> 脫模劑配方中加入石油磺酸鈉，可降低液體表面張力、減少界面形成
> 界面張力γ、潤濕角θ與泥頁巖孔半徑r關系（一）
> 可視化實驗方法研究電場作用下液滴撞擊表面的動態行為（三）
> 水相PH、鹽濃度對380號燃料油油水界面張力的影響
> 礦漿表面張力對黃鐵礦與磁黃鐵礦浮選回收率的影響（三）
> 加入低表面張力活性劑，將自來水廠污泥制備成生物滯留介質海綿土
推薦新聞Info
-
> 超低界面張力環保型高溫高鹽油藏的驅油表面活性劑配方比例及制備（二）
> 超低界面張力環保型高溫高鹽油藏的驅油表面活性劑配方比例及制備（一）
> 表面張力和接觸角的關系|寶玉石接觸角的測量結果和表面張力計算方法（三）
> 表面張力和接觸角的關系|寶玉石接觸角的測量結果和表面張力計算方法（二）
> 表面張力和接觸角的關系|寶玉石接觸角的測量結果和表面張力計算方法（一）
> 表面張力儀系統測定：溫度范圍內甲基九氟丁醚的液相密度與表面張力
> 一套低溫、高壓懸滴法表面張力實驗測量系統實踐效果（三）
> 一套低溫、高壓懸滴法表面張力實驗測量系統實踐效果（二）
> 一套低溫、高壓懸滴法表面張力實驗測量系統實踐效果（一）
> 不同溫度下純有機物液體表面張力估算方法及關聯方程（二）
5種聚萜烯馬來酸酐聚乙二醇酯高分子表面活性劑表面張力、乳化性能等研究（一）
來源：林產化學與工業 瀏覽 1063 次 發布時間:2024-11-25
以雙戊烯為原料，經催化異構及D-A加成合成了萜烯馬來酸酐，萜烯馬來酸酐再分別與不同分子質量的聚乙二醇(400,600,1 000,2 000,4 000)反應，合成了5種聚萜烯馬來酸酐聚乙二醇酯高分子表面活性劑(Ⅰ～Ⅴ)，用紅外光譜儀和凝膠色譜儀對產物的結構進行了表征，并對其聚合度(DP)、臨界膠束濃度(CMC)，表面張力(γCMC)，乳化性能(EP)，泡沫性能(FP)和親水親油平衡值(HLB)等表面活性性能進行了研究。結果表明：產物Ⅰ、Ⅱ、Ⅲ、Ⅳ和Ⅴ的CMC值分別為6.5、2.1、2.7、3.3和5.5 g/L，γCMC分別為42.0、38.2、39.8、42.1和33.7 mN/m。隨著聚乙二醇分子質量的增大，CMC及γCMC均呈現先減小后增大的趨勢；DP先增大后減小，產物Ⅱ聚合度最大，為4.9；EP逐漸降低，產物Ⅰ乳化性能最好，達到780 s;HLB逐漸增大,親水性增強。
工業雙戊烯是以松節油為原料合成樟腦或松油醇時得到的副產物，是一種由單環萜烯和雙環萜烯等組成的液體混合物。目前國內工業雙戊烯的價格低廉,僅為松節油價格的50%。因此，擴大對工業雙戊烯的精細化學利用不僅可以有效緩解國內石油、煤炭等石化資源的短缺，還可以產生良好的經濟和社會效益。目前雙戊烯的應用主要是用作溶劑，附加值低。對雙戊烯進行改性后的產品可用于香料、有機中間體、合成樹脂等，可以大大提高其附加值。
林中祥用磷酸催化工業雙戊烯與順丁烯二酸酐發生加成反應，引入的酸酐活性基團可進一步改性制備精細化學品和材料。毛連山等用工業雙戊烯與順丁烯二酸酐加成后再與乙二醇和甘油縮合形成聚酯樹脂。黃坤等以工業雙戊烯為原料，馬來酸二甲酯為雙烯加成試劑，對比了常壓和加壓兩種條件下合成的萜烯馬來酸二甲酯加合物。表面活性劑是一種可以顯著降低液體表面張力和液-液界面張力的物質，具有分散、乳化、增溶、發泡、潤濕和殺菌等一系列優越的表面性能。高分子表面活性劑是指摩爾質量在數千以上且具有一定表面活性的物質，它兼有高分子的增黏性和低分子的表面活性，對水相和油相皆有親和力，具有耐高溫、乳化能力強、分散性和絮凝性優良等優點。高分子表面活性劑獨特的性質，使其廣泛用作凝膠、絮凝劑、增稠劑、分散劑、乳化劑和增溶劑等，應用于洗滌劑、化妝品、乳液聚合、醫用高分子材料等領域。
雙戊烯結構具有一定的親油性，經過D-A加成后引入酸酐基團，對酸酐進行改性可進一步引入親水基團制備表面活性劑。因此，本研究希望通過對雙戊烯的結構進行改性從而制備出性能較優良的高分子表面活性劑。
1實驗
1.1原料、試劑和儀器
雙戊烯，工業級(純度90%)，阿拉丁試劑有限公司；順丁烯二酸酐、亞磷酸，分析純，上海凌峰化學試劑有限公司；聚乙二醇(相對分子質量400,600,1 000,2 000,4 000)、氧化鋅、無水乙醇、苯和二噁烷，均為分析純，西隴化工股份有限公司。
ZNCL-T智能磁力(電熱套)攪拌器，北京瑞成偉業儀器設備有限公司；表面張力儀，芬蘭Kibron公司；Thermo Scientific Nicoletis10傅里葉變換紅外光譜儀，美國尼高利儀器公司；Waters1550型凝膠滲透色譜儀。
1.2合成路線
5種聚萜烯馬來酸酐聚乙二醇酯高分子表面活性劑按照圖1路線合成。

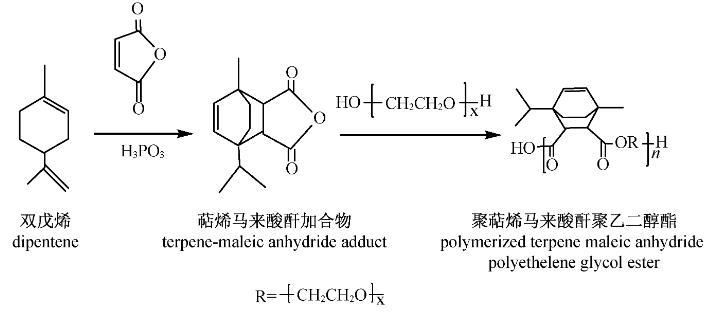

圖1表面活性劑聚萜烯馬來酸酐聚乙二醇酯的合成路線
1.3合成方法
以工業雙戊烯為原料，經催化異構后與順丁烯二酸酐發生加成反應制得0.4 mol萜烯馬來酸酐加合物。再向燒瓶中加入0.6 mol聚乙二醇(400、600、1 000、2 000、4 000)，加入適量氧化鋅(氧化鋅的量約占反應物總質量的0.2%)作為催化劑，升溫至270℃，攪拌反應7～10 h，直到酸值小于10 mg/g，冷卻至室溫，得到產物聚萜烯馬來酸酐聚乙二醇酯(Ⅰ～Ⅴ)。
1.4產品結構表征及性能分析
1.4.1紅外光譜(FT-IR)分析采用Thermo Scientific Nicolet is10傅里葉變換紅外光譜儀對產物進行表征，采用KBr涂膜/壓片法。
1.4.2凝膠色譜(GPC)測試將產品分別溶解于四氫呋喃中，測試前，樣品通過孔徑為0.45μm的過濾器過濾，以四氫呋喃為流動相，流速為1 mL/min，用凝膠滲透色譜儀測定樣品的相對分子質量，檢測器為Water 2487紫外檢測儀和Water 2414折光指數測定儀，色譜柱為Styrage HR1和HR2(300 mm×7.8 mm，兩根串聯)；采用單分散聚苯乙烯(相對分子質量580～196 000，分散系數為1.02～1.11)作為標準樣品計算聚合物的相對分子質量及其分布，相關數據由Water Breeze GPC software Verson 5.3.1.4計算獲得。
1.4.3聚合度(DP)的測定聚萜烯馬來酸酐聚乙二醇酯是萜烯馬來酸酐加合物與聚乙二醇發生反應脫水生成的，以產物Ⅰ為例，萜烯馬來酸酐加合物相對分子質量為234，聚乙二醇相對分子質量為400，所以單體相對分子質量為616(其他4種產物的單體相對分子質量計算方法與此相同)，因此通過Ⅰ～Ⅴ的重均相對分子質量可以計算聚合度(DP)：聚合度(DP)=重均相對分子質量/單體相對分子質量。
1.4.4臨界膠束濃度(CMC)和表面張力(γCMC)的測定
配置不同質量濃度的表面活性劑水溶液，通過Wilhelmy板(65.00 mm×19.44 mm×0.10 mm)測試法利用Sigma 701表面張力儀測定。
1.4.5乳化性能(EP)的測定
配制質量分數為0.1%的產品水溶液，取40 mL產品水溶液倒入100 mL的具塞量筒中，再加入40 mL液體石蠟，上下劇烈振蕩50次后靜置，記錄分出10 mL水所需的時間，此值即表示產品相對乳化力。重復測試3次，取其平均值。
1.4.6泡沫性能(FP)的測定
配制質量分數為0.5%的產品水溶液。取20 mL產品水溶液倒入100 mL的具塞量筒中，再加入溫水10 mL，上下劇烈振蕩25次后，記錄此時的泡沫高度，靜置5 min后，再次記錄泡沫高度。重復測試3次，取其平均值。
1.4.7親水親油平衡值(HLB)的測定
稱取0.2 g待測表面活性劑產品，加入20 mL二噁烷-苯(體積比9∶4)溶液使其溶解，再用蒸餾水滴定至出現明顯渾濁，記錄下所用蒸餾水的體積V(mL)，然后按下式計算HLB值：HLB=23.64lgV-10.16。
