婷婷一区二区三区,91精品在线影院,国产美女在线播放,caopeng在线

芬蘭Kibron專注表面張力儀測量技術,快速精準測量動靜態表面張力

熱線:021-66110810,66110819,66110690,13564362870 Email: info@vizai.cn

合作客戶/


拜耳公司

同濟大學

同濟大學


聯合大學

寶潔公司

美國保潔

強生=

美國強生

瑞士羅氏

瑞士羅氏

當前位置首頁 > 新聞中心

?工藝因素對植物纖維活性發泡材料表面張力的影響

來源: 瀏覽 63 次 發布時間:2025-11-11

摘要


本研究系統探討了植物纖維含量、聚醚F127添加量及聚乙烯醇(PVA)質量分數對植物纖維活性發泡材料表面張力的影響規律。通過表面張力測定、發泡性能分析及微觀結構表征,發現F127作為表面活性劑可顯著降低體系表面張力,且在臨界膠束濃度(CMC)時達到最低值。當F127質量分數為2%時,體系表面張力最低(15.8 mN/m),此時發泡倍率、孔隙率及回彈率均達到最佳值。植物纖維含量增加導致體系黏度增大,抑制了氣泡形成,而PVA質量分數增加則通過增強纖維間氫鍵作用間接影響表面張力。本研究為優化植物纖維發泡材料的表面張力控制及發泡工藝提供了理論依據。


1引言


隨著"雙碳"戰略的深入推進,開發環保型緩沖包裝材料已成為行業發展趨勢。植物纖維發泡材料因其可再生、可降解、環境友好等優勢,逐漸成為傳統石油基泡沫材料的替代品。然而,植物纖維發泡材料的性能很大程度上取決于發泡工藝,其中表面張力是影響發泡效果的關鍵參數之一。


表面張力是液體表面分子間相互作用力的表現,對氣泡的形成、穩定性和分布具有決定性影響。在發泡過程中,較低的表面張力有助于氣泡的形成和穩定,減少氣泡破裂,從而提高發泡倍率和孔隙率。研究表明,表面活性劑通過降低體系表面張力,可有效改善發泡性能。聚醚F127(PEO99-PPO65-PEO99)作為一種非離子型表面活性劑,具有良好的表面活性和乳化能力,已被廣泛應用于發泡材料的制備。

目前,關于植物纖維發泡材料表面張力的研究較為有限,尤其是針對不同工藝因素對表面張力影響的系統性研究。本文以闊葉木纖維和PVA為原料,利用F127活性發泡工藝,系統研究了纖維含量、F127添加量及PVA質量分數對植物纖維活性發泡材料表面張力的影響規律,為優化發泡工藝提供理論依據。


2實驗方法


2.1材料與試劑


主要材料:闊葉木纖維(大連揚潤貿易有限公司)、聚乙烯醇PVA1788(羅恩試劑廠)、聚醚F127(山東科源生化有限公司)。


2.2植物纖維發泡材料的制備

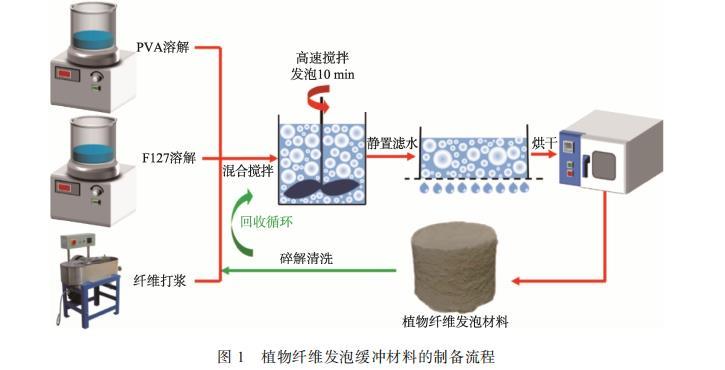

將375 g木纖維漿板泡入23 L去離子水中12 h,使用瓦力打漿機細化30 min,得到打漿度(°SR)為20的闊葉木纖維。將纖維與PVA、F127按不同比例混合,加入去離子水形成懸浮液。將懸浮液在5000 r/min下高速分散10 min,隨后倒入帶有100目篩網的模具中排水12 h,脫模后在100℃干燥12 h,獲得植物纖維發泡材料。


2.3表面張力測定


采用芬蘭Kibron公司生產的便攜式表面張力儀測定懸浮液的表面張力。將Wilhelmy板浸入懸浮液中,通過精密電子天平測量板的受力,根據公式計算表面張力:

γ=F/4l

其中,γ為表面張力(mN/m),F為測得的力(N),l為板的周長(m)。


2.4發泡性能測試


發泡倍率、孔隙率、排液率等發泡性能參數按文中所述方法測定。


3結果與討論


3.1 F127添加量對表面張力的影響


隨著F127質量分數從0%增加到2.5%,體系表面張力從45.3 mN/m顯著降低至15.8 mN/m,降幅達65.1%。當F127質量分數超過2.5%后,表面張力開始緩慢上升,至5%時表面張力為18.7 mN/m。


F127作為非離子型表面活性劑,其分子結構中含有親水的聚氧乙烯(PEO)鏈和疏水的聚氧丙烯(PPO)鏈。在水中,F127分子會自發聚集形成膠束,當F127濃度達到臨界膠束濃度(CMC)時,表面張力達到最低值。本研究中F127的CMC約為2.0%,與文獻報道的F127在水中的CMC(1.8-2.2%)基本一致。


表面張力的降低有助于氣泡的形成和穩定。當表面張力較低時,氣泡在形成過程中所需的能量較小,氣泡更容易穩定存在,從而提高發泡倍率和孔隙率。當F127質量分數為2.0%時,發泡倍率達到最高值(5.8倍),孔隙率(82.3%)和回彈率(85.6%)也達到最佳,與表面張力最低點相吻合。


3.2植物纖維含量對表面張力的影響


隨著纖維質量分數從2%增加到6%,體系表面張力從38.6 mN/m逐漸增加至47.2 mN/m。


纖維含量增加導致體系黏度增大,阻礙了F127分子在界面的吸附和排列,從而降低了F127降低表面張力的效果。同時,纖維表面富含羥基(-OH),這些親水基團與水分子形成氫鍵,增加了體系的內聚力,導致表面張力上升。


表面張力的增加不利于氣泡的形成和穩定。隨著纖維質量分數增加,發泡倍率從5.2倍降至3.8倍,孔隙率從78.5%降至62.3%,表明高纖維含量下發泡性能顯著下降。


3.3 PVA質量分數對表面張力的影響


隨著PVA質量分數從1%增加到5%,體系表面張力從41.2 mN/m逐漸增加至46.5 mN/m。


PVA是一種水溶性聚合物,具有良好的成膜性和粘結性。當PVA質量分數增加時,其在水溶液中形成的網狀結構增加了體系的黏度,阻礙了F127分子在界面的吸附,從而降低了F127降低表面張力的效果。此外,PVA分子中的羥基與水分子形成氫鍵,增加了體系的內聚力,導致表面張力上升。


表面張力的增加與發泡性能的下降呈正相關。隨著PVA質量分數增加,發泡倍率從5.5倍降至4.1倍,孔隙率從80.2%降至65.8%,表明高PVA含量不利于發泡。


3.4表面張力與發泡性能的關系


表面張力與發泡倍率、孔隙率的關系:表面張力與發泡倍率呈顯著負相關(r=-0.93),與孔隙率也呈顯著負相關(r=-0.89)。這表明較低的表面張力有利于提高發泡倍率和孔隙率。


表面張力降低導致氣泡形成所需的能量減小,氣泡更容易穩定存在。同時,較低的表面張力使氣泡間液膜更穩定,減少了氣泡破裂的概率,從而提高了孔隙率和發泡倍率。此外,較低的表面張力有助于形成更均勻、更小的泡孔,F127質量分數為2.0%時,泡孔尺寸最小(平均直徑為125μm),泡孔分布最均勻。


4結論


本研究系統探討了工藝因素對植物纖維活性發泡材料表面張力的影響規律,得出以下結論:


1.F127作為表面活性劑可顯著降低體系表面張力,其臨界膠束濃度(CMC)約為2.0%,此時表面張力最低(15.8 mN/m),發泡倍率(5.8倍)、孔隙率(82.3%)和回彈率(85.6%)均達到最佳。


2.植物纖維含量增加導致體系黏度增大,阻礙了F127分子在界面的吸附,使表面張力上升,不利于發泡。當纖維質量分數從2%增加到6%時,表面張力從38.6 mN/m增加至47.2 mN/m。


3.PVA質量分數增加導致體系黏度增大,同時PVA分子中的羥基增強了水分子間的氫鍵作用,使表面張力上升。當PVA質量分數從1%增加到5%時,表面張力從41.2 mN/m增加至46.5 mN/m。


4.表面張力與發泡倍率、孔隙率呈顯著負相關,較低的表面張力有利于提高發泡性能。


基于以上研究,建議在植物纖維活性發泡材料制備中,將F127質量分數控制在2.0%左右,以獲得最佳的表面張力和發泡性能。同時,應控制植物纖維質量分數在4%左右,PVA質量分數在3%左右,以平衡表面張力、發泡性能和力學性能。



婷婷一区二区三区,91精品在线影院,国产美女在线播放,caopeng在线
gogogo免费视频观看亚洲一| 国产自产高清不卡| 日韩黄色免费网站| 91麻豆精品国产91| 久久精品国产精品亚洲综合| 日韩一区二区三| 国产精品羞羞答答xxdd| 国产精品麻豆99久久久久久| 色8久久精品久久久久久蜜| 亚洲成在人线免费| 亚洲精品一区二区三区蜜桃下载| 国产一区二区在线免费观看| 国产精品二区一区二区aⅴ污介绍| 一本一道久久a久久精品| 日本免费新一区视频 | 成人综合婷婷国产精品久久蜜臀| 国产精品黄色在线观看| 欧美高清精品3d| 成人ar影院免费观看视频| 亚洲国产精品一区二区www在线| 日韩视频一区二区| 91老师片黄在线观看| 久久不见久久见免费视频7| 中文字幕中文字幕一区| 欧美成人一区二区| 欧洲av在线精品| 懂色一区二区三区免费观看| 热久久一区二区| 亚洲午夜久久久| 国产精品色哟哟| 精品区一区二区| 欧美日韩成人在线| 91视视频在线观看入口直接观看www | 日韩一级完整毛片| 91老师片黄在线观看| 国产精品99久久久久久似苏梦涵| 日韩黄色在线观看| 午夜精品福利视频网站| 亚洲欧美韩国综合色| 欧美国产日韩一二三区| 久久在线免费观看| 久久免费国产精品| 精品久久免费看| 日韩欧美国产午夜精品| 日韩一级高清毛片| 欧美高清dvd| 欧美精品视频www在线观看| 欧美性xxxxx极品少妇| 在线一区二区三区四区五区| 91丨国产丨九色丨pron| 972aa.com艺术欧美| 99久久精品国产一区二区三区| 成人免费黄色在线| 国产v日产∨综合v精品视频| 国v精品久久久网| 99久精品国产| 在线观看免费一区| 欧美精品亚洲一区二区在线播放| 欧美精选一区二区| 日韩美女在线视频| 国产日产精品一区| 亚洲同性同志一二三专区| 亚洲天堂成人网| 亚洲一区二区三区四区在线| 亚洲18女电影在线观看| 日日骚欧美日韩| 国产一区二区三区最好精华液| 国产精品综合一区二区三区| 成人永久免费视频| 欧美体内she精视频| 欧美电视剧在线看免费| 国产精品久久毛片a| 一区二区欧美在线观看| 日本一道高清亚洲日美韩| 久久66热偷产精品| 成人免费毛片aaaaa**| 欧美性猛交一区二区三区精品| 正在播放一区二区| 国产精品伦一区| 日韩中文字幕不卡| 成人在线综合网| 欧美精品久久久久久久久老牛影院| 欧美一卡在线观看| 最新成人av在线| 久久国产夜色精品鲁鲁99| 成人性视频免费网站| 欧美日韩亚洲不卡| 中文一区在线播放| 喷白浆一区二区| 99国产精品久久久久久久久久久 | 99久久久无码国产精品| 制服丝袜激情欧洲亚洲| 国产精品久久久久久久久免费丝袜| 亚洲高清一区二区三区| 国产91精品精华液一区二区三区| 欧美在线不卡一区| 国产精品久久一卡二卡| 老汉av免费一区二区三区| 成人黄色av网站在线| 日韩欧美在线影院| 亚洲一区在线观看免费 | 国产在线国偷精品产拍免费yy | 中文字幕亚洲在| 精品午夜一区二区三区在线观看| 一本在线高清不卡dvd| 亚洲精品一区在线观看| 天天综合日日夜夜精品| av电影一区二区| 国产夜色精品一区二区av| 日韩成人一级片| 欧美在线影院一区二区| 亚洲欧洲无码一区二区三区| 国产超碰在线一区| 久久久蜜臀国产一区二区| 三级久久三级久久久| 欧美网站大全在线观看| 亚洲资源中文字幕| 色播五月激情综合网| 国产精品久久毛片av大全日韩| 国产乱码精品一区二区三| 精品久久久久av影院 | 91网站在线观看视频| 国产亚洲一二三区| 国产美女精品一区二区三区| 欧美一区二区三区四区五区| 亚洲成av人片一区二区| 欧美性感一类影片在线播放| 一区二区国产盗摄色噜噜| 91首页免费视频| 亚洲一区二区欧美日韩| 欧美午夜精品一区二区蜜桃| 一区二区三区在线免费| 欧美色图在线观看| 午夜精品久久久久影视| 欧美日韩在线不卡| 日韩av电影天堂| 久久这里只有精品首页| 丰满白嫩尤物一区二区| 中文字幕一区av| 97se亚洲国产综合自在线不卡| 亚洲欧美一区二区不卡| 欧美在线观看视频一区二区 | av午夜一区麻豆| 亚洲影院在线观看| 日韩精品专区在线影院重磅| 韩国毛片一区二区三区| 中文字幕不卡一区| 欧洲精品一区二区三区在线观看| 亚洲成人av福利| 精品福利av导航| 成人精品免费视频| 午夜欧美大尺度福利影院在线看| 6080国产精品一区二区| 国产伦精一区二区三区| 亚洲免费三区一区二区| 精品国产一区二区三区久久影院| hitomi一区二区三区精品| 日韩高清一级片| 国产精品热久久久久夜色精品三区| 91国偷自产一区二区三区观看 | 欧美大尺度电影在线| 国产不卡视频在线观看| 亚洲国产成人porn| 国产人成亚洲第一网站在线播放 | 亚洲一区二三区| 精品国产一区a| 99久久伊人精品| 麻豆精品新av中文字幕| 一区在线中文字幕| 精品国产亚洲在线| 在线观看成人免费视频| 久久精品国产免费看久久精品| 国产精品国产自产拍在线| 日韩女优av电影在线观看| 欧美亚洲综合另类| 成人黄色在线视频| 久久国产免费看| 午夜一区二区三区视频| 国产片一区二区三区| 日韩欧美精品三级| 欧美色大人视频| 91黄色激情网站| 91啪亚洲精品| 成人免费观看av| 国产精品自拍在线| 免费观看成人av| 香港成人在线视频| 亚洲伊人伊色伊影伊综合网| 国产精品色在线观看| 久久免费视频色| 精品久久99ma| 日韩一区二区电影在线| 欧美日韩国产高清一区二区三区 | 亚洲欧美国产三级| 樱桃视频在线观看一区| 日韩欧美在线一区二区三区| 午夜视频久久久久久| 91高清在线观看| 97久久久精品综合88久久| 成人精品鲁一区一区二区|
